| 申請?zhí)枺?/TD>
| 93228144 |
申請日： |
1993/05/11 |
| 公開號： |
|
公告號： |
2151889 |
| 授權日： |
1993-10-31 |
授權公告日： |
1994-1-5 |
| 專利類別： |
新型 |
國別省市代碼： |
21[中國|遼寧] |
| 代理機構代碼： |
21002 |
代理人： |
許宗富 |
| 發明名稱： |
短結構柔性減速機 |
| 國際分類號： |
B60G 13/16 |
| 范疇分類號： |
27D |
| 發明人： |
趙襄成 |
| 申請人： |
趙襄成 |
| 申請人地址： |
遼寧省阜新市海州區創業路25號食品公司 |
| 郵編： |
123002 |
| 文摘： |
| 本實用新型涉及通用機械，具體地說是一種傳動系統的減速裝置。其殼體內一端中部為帶軸孔的偏心凸輪，其偏心凸輪的外緣緊配合于柔性軸承的內徑，與柔性軸承外徑滑配合的柔性齒輪外緣齒部與內齒輪相嚙合；柔性齒輪末端固接中部為主軸的碗形柔性腹板，主軸的外徑經防塵軸承與殼體另一端密配合相接。它具有結構簡單，齒間磨損小，工作可靠，承載能力大，使用壽命長等優點。 |
| 主權利要求： |

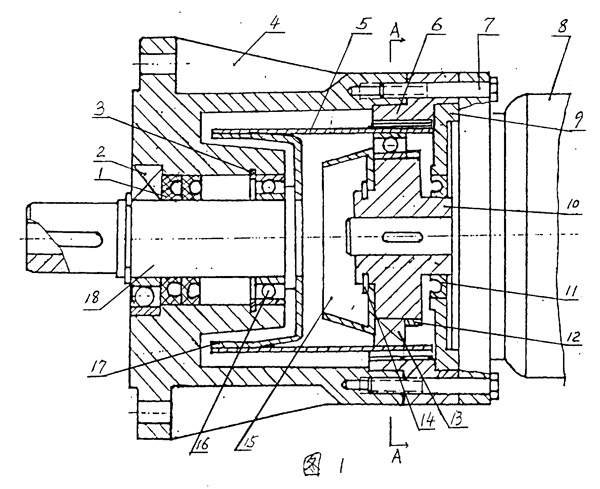

| 一種短結構柔性減速機，具有輸出軸和輸入軸孔，其特征是殼體（４）內一端中部為帶軸孔的偏心凸輪（１０），其偏心凸輪（１０）的外緣緊配合于柔性軸承（１３）的內徑，與柔性軸承（１３）外徑滑配合的柔性齒輪（５）外緣齒部與內齒輪（６）相嚙合；柔性齒輪（５）末端固接中部為主軸（１８）的碗形柔性腹板（１７），主軸（１８）的外徑經防塵軸承（２）與殼體（４）另一端密配合相接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1997-7-2;因費用終止日 |
